一般数据
电机类型3~
型号名称FCA
框架尺寸56
安装B14b
框架材料铝
绝缘等级F/B
DE顶部接线盒位置
接线盒方向电缆压盖至右侧
重量（kg）3.60
旋转方向右/左
振动等级A
平衡方法半键
冷却类型IC411
根据IEC 60034-1执行
噪声级IEC 60034-9
电气数据
功率1 50Hz（kW）0,06
功率1 60Hz（kW）0,07
频率（Hz）50/60
电压50Hz（V）220-240/380-420
电压60Hz（V）220-280/380-480
电压/频率公差（范围电压无效）
范围B
连接Δ/Y
电杆4
效率100 50Hz（%）56
效率100 60Hz（%）56
功率因数0.69
启动电流（Ia/In）4
起动扭矩（Ma/Mn）2
击穿扭矩（Mk/Mn）2,1
电流50Hz（A）0.39/0.22
电流60Hz（A）0,42/0,24
电机特性
颜色RAL7030
油漆表面有光泽
防护等级IP55
电缆密封套尺寸（电缆连接）1xM20x1,5 1个盲塞
电缆密封套类型标准
轴端（mm）9 x 20
轴材料C45
NDE塑料风扇规格
法兰尺寸105
机械数据
扭矩（Nm）0.43/0.42
转速（1/min）1340/1608
轴承DE 6201.ZZ.C3
轴承NDE 6201.ZZ.C3
轴承DE松动轴承的安装
轴承NDE松动轴承的安装
轴承寿命（h）20000
允许径向载荷（X/2）（N）362
允许径向载荷（X0）（N）400
允许径向载荷（Xmax）（N）325
允许轴向载荷B3、B5、B35、B14、B34（N）350
允许轴向载荷V1、V3、V19、V18（N）335
惯性矩（kgm²）000023
影响因素关税S1
环境温度（°C）-20至+40
位置高度（m）1000
型号：
AB07A2200022
AB07A2200007
UM07A4200003
AC07A4000001H
AC07B6300002
AC07B6300000
AC07B6300004
AC07B6300003
AC07B6300019
AC07B6300001
UM06B6300001
UM07B6300001
UM07B6300002
AC07B6000001H
AC07A4800002
AC07A4800001
AC7A2100002
AC07A2100003
AC07A2100006
AC072100004
AB07B6200006

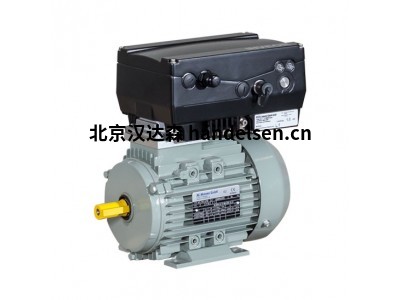

德国AC-MOTOREN三相电机 AC05A4000003H
